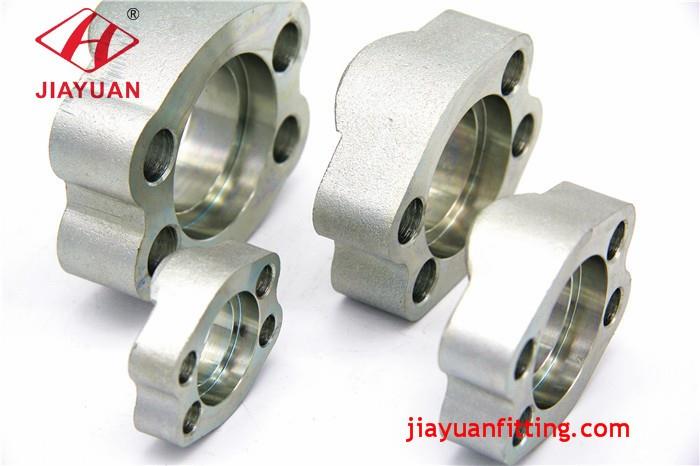

SAE 6000 psi prirubne stezaljke pripadaju hidrauličkom prirubničkom sustavu, koriste se za spajanje hidrauličnih cijevi s prirubnicom, hidrauličnih crijevnih sklopova i cjevovoda. Ovaj prirubnički priključak na hidraulični cilindar možete pronaći u bageru i utovarivaču.
Ovaj video SAE prirubnih stezaljki prikazuje vam sljedeće informacije:
1. SAE J518 Vrste stezaljki za prirubnicu, razdvojene stezaljke prirubnice i jednodijelne stezaljke prirubnice i 2 stezaljke prirubnice. 2. Postupak proizvodnje SAE steznih prirubnica od vrućih otkovaka do pocinkovanih. 3. Tip radnog tlaka, SAE kod 61 prirubnica i SAE kod 62 prirubnica; 4. Primjena SAE steznih prirubnica u hidrauličnom bageru, utovarivaču itd.
Priključci prirubnice sa steznom prirubnicom sae 6000 psi s metričkim navojem
1 je opcija oblika; 2 je brtvena o-prsten; 3 je jednodijelna stezna prirubnica; 4 je glava prirubnice; 5 je mrlja; 6 je podloška; 7 je lice ili priključak adaptera ili pumpe
Stilovi spajanja SAE prirubnih stezaljki kao slike:
Podijelite stezaljke prirubnice na glavu prirubnice (armatura crijeva prirubnice, priključak cijevi prirubnice), jednodijelna stezaljka prirubnice na isti priključak itd.
Radni tlak stezaljki za prirubnicu serije SAE kod 62 iznosi 6000 PSI, 42MPa (420 bara).
Dimenzije SAE stezaljki prirubnice su u skladu s ISO 6162-2: 2012. ISO nominalna veličina: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Veličina inča: 1/2" G 3/4" ； 1" ； 1 1/4" ； 1 1/2" ； 2" ； 2 1/2" ； 3" ;.
Oznaka jednostrukih priključaka steznih prirubnica:Jednodijelna stezna prirubnica DN 32: Stezaljka ISO 6162-2, FC × 32;Jednodijelna stezna prirubnica veličine DN 25, koristi se samo s metričkim vijcima: Stezaljka ISO 6162-2, FCM × 25
Bez obzira na vrstu SAE prirubnica, kao što su SAE stezaljke s podijeljenom prirubnicom, SAE adapter prirubnice, SAE prirubnice za zavarivanje, SAE slijepe prirubnice, SAE blokovi prirubnica, crtica veličine priključaka ista je naznaka kao na sljedećem grafikonu:
SAE J518 kod 61/62 Veličina crtice prirubnice | Nazivna veličina prirubnice u | Nazivna veličina DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
