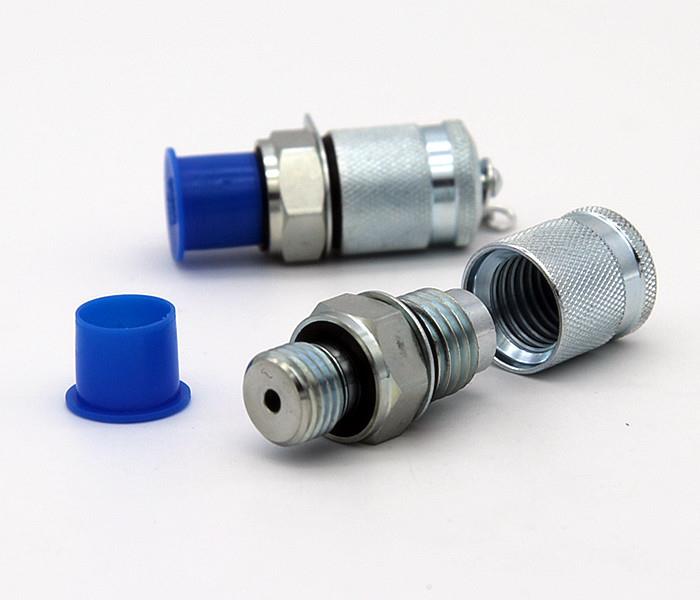

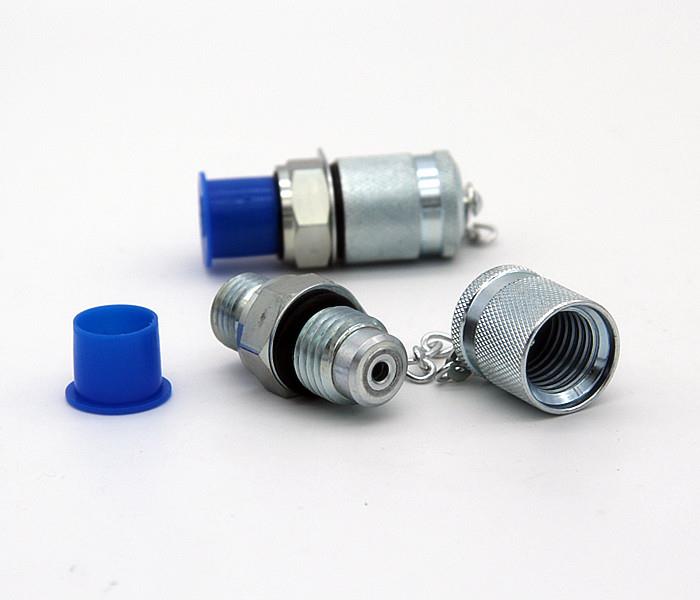

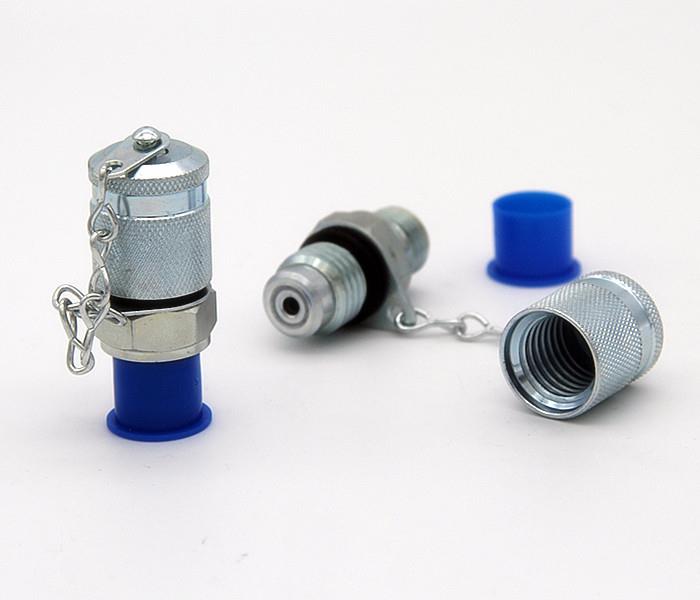

Test Point Adapter se obično koristi u primjeni industrijskog i mobilnog polja za praćenje uvjeta hidraulički sustav bez isključivanja, hidrauličke ispitne točke s spojkom adaptera kako bi se hidraulički adapteri spojili s hidrauličkim mjeračom. set prilagodnika ispitne točke uključujući prilagodnik testne pinte s priključkom spojiti kraj za provjeru ventila kraj koji ima vrlo malu dosadu za spajanje senzora tlaka pomoću sklopova mikro crijeva.
Tehničke značajke kako slijedi:
l Max. radni tlak 63 MPa (630 bar) prema ISO 15171-2
l Materijal spojnog tijela i metalne kapice od čelika C20
l Pečat je Unutarnje primarno i sekundarno brtljenje kao i brtljenje za vijak-in niti su izrađeni od NBR.
l Vibracija je NBR O-prsten kako bi se spriječilo popustiti kapu
l Medijska primjena Pogodna za hidraulična- i druga ulja na bazi mineralnog ulja
Stud Port connect tipovi su odabrani :
Priključak nit kao po SAE J 514 (UNF) | |||||||
G | d1 | d2 | B | K | T | A | Z |
7/16-20 UNF | 21,0 | 12,4 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
1/2-20 UNF | 23,0 | 14,0 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
9/16-18 UNF | 25,0 | 15,6 | 12,7 | 2,5 | 15,5 | 1,6 | 12,0 |
3/4-16 UNF | 30,0 | 20,6 | 14,3 | 2,5 | 17,5 | 2,4 | 15,0 |
Priključak navoja prema ISO 6149-1 Metrički | |||||||
M 10 x 1 | 19,0 | 11,1 | 10,0 | 1,6 | 11,5 | 1,0 | 12,0 |
M 12 x 1,5 | 19,0 | 13,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 14 x 1,5 | 21,0 | 15,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 16 x 1,5 | 24,0 | 17,8 | 13,0 | 2,4 | 15,5 | 1,5 | 15,0 |
Priključak navoja prema DIN 3852 dijelu 1 i dijelu 2 | ||||
G | D | A | B | T |
ISO 228-G 1/8 | 15,0 | 1,0 | 8,0 | 13,0 |
ISO 228-G 1/4 | 20,0 | 1,5 | 12,0 | 18,5 |
ISO 228-G 3/8 | 23,0 | 2,0 | 12,0 | 18,5 |
ISO 228-G 1/2 | 27,0 | 2,5 | 14,0 | 22,0 |
M 12 x 1,5 | 18,0 | 1,5 | 12,0 | 18,5 |
M 14 x 1,5 | 20,0 | 1,5 | 12,0 | 18,5 |
M 16 x 1,5 | 22,0 | 1,5 | 12,0 | 18,5 |
