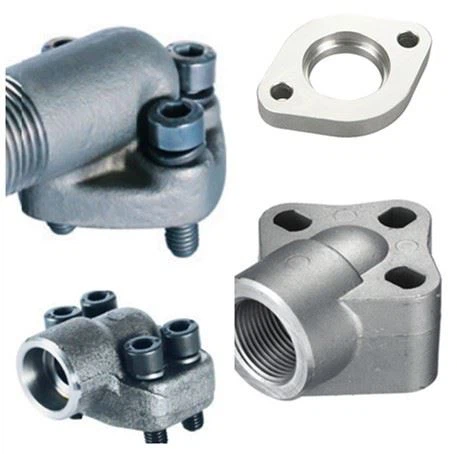

Dimenzije hidrauličnih prirubnica odgovaraju dimenzijama SAE J518 i ISO 6162 prirubnice s 4 vijka, krajevi okova su dizajnirani sa završenim cijevima sa stezanim cijevima, cijevnim konektorom serije ISO 8434, zavarenim i čeonim zavarom, ženski priključak kao što su Metric, BSPP, UNF , NPT, BSPT priključci porta.
tipovi hidrauličnih prirubničkih vrsta:
Priključci za hidraulične prirubnice koji se nazivaju i sae prirubnički elementi sa 4 vijka, projektirani su sa dimenzijama prstenastog utora sae prirubnice, dimenzije sae prirubnice s ravnim čeonom stranom, pribor za prirubnički blok završeni su sa SAE ORB priključkom, NPT priključkom, BSPP priključkom, utičnicom tipovi zavarenih i sučeljenih zavara.
Priključci za crijeva s hidrauličnim prirubnicom, također nazvani sae prirubnički priključci sa glavom prirubnice, sastavljaju se s razdvojenim polovicama prirubnice. Glava prirubnice SAE izrađena je s dimenzijama o-prstenastog utora, uključujući radni tlak od 3000 psi i 6000 psi, završetak crijeva je izveden s interlokom 9000 psi, spiralno crijevo 6000psi , žičano crijevo 3000 psi. postoje dvodijelne prirubnice sae crijeva i jednodijelni pribor za prirubnicu crijeva za različitu konstrukciju hidrauličnih crijeva.
Priključci za hidrauličnu prirubničku cijev, koji se nazivaju i sae prilagodnici prirubnice, sastavljaju se sa steznim prirubnicama sae. Glava prirubnice SAE izrađena je s dimenzijama o-prstenastog utora. Krajevi okova prirubničkih cijevi dostupni su u priključku s ravnim navojem SAE ORB, metrički, BSPP i UNF; priključak konusnog navoja NPT, BSPT. oblici imaju ravni, lakat, križ, čahuru itd. Za povezivanje hidrauličnih cijevi, hidrauličnih cjevovoda, sklopa hidrauličkog crijeva. tip radnog tlaka ima adapter za prirubnicu kod 62 i adapter za prirubnicu kod 61.
Priključci za zavarivanje s hidrauličkom prirubnicom koji se nazivaju i priključci za prirubnicu sae zavarivanje, trajni priključak cijevi za zavarivanje. Glava prirubnice SAE izrađena je prema standardnom dizajnu ISO 6162, krajevi zavarenih spojeva dostupni su u podnožnom zavarivanju, spojnice za zavarivanje. Sastavlja se sa SAE stezaljkom prirubnice pomoću 4 vijka za zatezanje. .
Vrste materijala hidrauličnih priključaka i adaptera sae prirubnice:
Hidraulični prirubnički pribor za crijevo od nehrđajućeg čelika
Hidraulični adapter sae prirubnice od ugljičnog čelika
Norme hidrauličnih prirubničkih armatura
Prirubnički priključci s 4 vijka u skladu sa SAE J518 i ISO 6162-1 i -2 su provjereni priključci koji ne propuštaju, posebno prikladni za veće veličine, veće pritiske i montažu u uskim četvrtinama. Priključci s navojnim priključcima kao što su SAE O-prsten s ravnim navojem i ISO 6149 razumno su jednostavni za montažu i pružaju 6000 psi i veću sposobnost pritiska do veličine
12 (M27). Izvan ove veličine, tlak počinje padati, a momenti sklopa brzo rastu. Priključci prirubnice s 4 vijka omogućuju spajanje većih dimenzija i postizanje višeg tlaka pri razumnim zakretnim momentima.
Video uvodi o tipovima priključaka hidrauličnih prirubnica:
Ako ne pronađete' ne pronađete ono što vam treba, pošaljite e-poštu na jyray@72338.com
Radovi na spajanju hidraulične prirubnice
Prirubnički priključak s četiri vijka (SAE J518) provjereni je spoj koji ne propušta, posebno pogodan za veće veličine. Kao rezultat, postigla je prihvaćanje u cijelom svijetu.
Uspjeh veza je u svojoj jednostavnosti. To je statična brtva na čelu koja koristi O-prsten visokog durometra za brtvu i stezaljke i vijke za zadržavanje snage kao što je prikazano na slici L3. Alternativno, vezana brtvena ploča nalazi se između otvora i ravne površine mehanički oblikovane cijevi s prirubnicom, kao što je prikazano na slici L4, da bi se postigli isti rezultati.
Brtva (O-prsten) stisnuta je između dna utora u glavi prirubnice i ravne površine otvora ili jastuka prirubnice, pružajući pouzdanu meku brtvu. Zamjenska ploča brtve na unutrašnjem rubu ima gumenu brtvu povezanu visokim durometrom, koja se sabija između dvije ravne površine, pružajući meku brtvu s jednakom pouzdanošću. Kontakt metal-metal na vanjskoj strani prirubnice s prednjom stranom sprečava brtvljenje da istisne pod pritiskom. Ovaj kontakt metal-metal održava se silom stezanja koja se osigurava zatezanjem vijaka preko stezaljki.
Ovaj jednostavni dizajn pruža nekoliko prednosti u odnosu na navojne priključke, kao što su NPTF, SAE, BSPP, ISO 6149 itd., U većim veličinama:
• Mogućnost spajanja do 5 inča OD cijevi (samo kod 61)
• Puno manji moment pritezanja potreban je od četiri vijka u usporedbi s onim koji je potreban za navojni otvor jednake veličine
• Manje okretni moment pritezanja znači manje ključeve i zazore za zakretanje ključa - pružajući jednostavnost montaže u uskim četvrtinama
• Sposobnost do 6000 psi kroz veličinu od 2 ”(samo kod 62)
• Jedna brtvena točka između sklopa cijevi / cijevi / crijeva i otvora
• Jednostavnost rastavljanja korištenjem podijeljenih stezaljki
Veza ima jedan nedostatak koji zahtijeva veće područje (otisak stopala) na komponenti od ekvivalentnog navojnog priključka.
