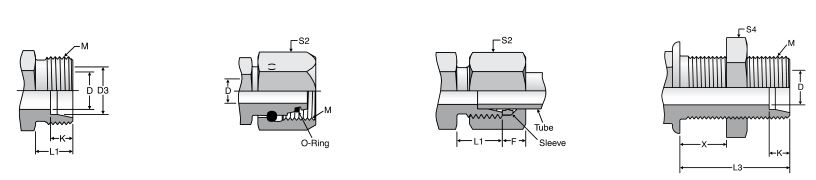

Tablica s veličinama DIN spojnica je sukladna s 2353 kompresijskim priključcima, s reznim prstenom. Završni spojevi su sljedeći: Muški kraj cijevi s konusom od 24 stupnja; Ženska zakretna matica s konusom o-prstena; muški kraj cijevi sastavljen s kompresijskom maticom; rezni prsten i cijevi; kraj pregradne cijevi.
Završna veličina D3, navoj M, bušilica D, navrtka cijevi sastavljena dopuštena F, dubina cijevi K, muški zavoj L1, duljina pregrade L3, cijev / okretna matica šesterokutna S2, pregradna matica šesterokutna S4, maks.
Debljina pregrade X
4LL 4 M8x1 3 5,5 4,2 8 - 10 - -
6LL 6 M10x1 4,5 6 5,7 8 - 12 - -
8LL 8 M12x1 6 6 5,7 9 - 14 - -
10LL 10 M14x1 8 6 5,7 9 - 17 - -
12LL 12 M16x1 10 6 6,2 9 - 19 - -
6L 6 M12x1.5 4 8 7.2 10 34 14 17 16
8L 8 M14x1.5 6 8 7.2 10 34 17 19 16
10L 10 M16x1.5 8 8 7.2 11 35 19 22 16
12L 12 M18x1.5 10 8 7.2 11 36 22 24 16
15L 15 M22x1.5 12 8 7.2 12 38 27 30 16
18L 18 M26x1.5 15 9 7.7 12 40 32 36 16
22L 22 M30x2 19 9 7.7 14 42 36 41 16
28L 28 M36x2 24 9 7,7 14 43 41 46 16
35L 35 M45x2 30 11 10.7 16 47 50 55 16
42L 42 M52x2 36 12 11.2 16 47 60 65 16
6S 6 M14x1.5 4 8 7.2 12 36 17 19 16
8S 8 M16x1.5 5 8 7.2 12 36 19 22 16
10S 10 M18x1,5 7 9 7,7 12 37 22 24 16
12S 12 M20x1,5 8 9 7,7 12 38 24 27 16
14S 14 M22x1.5 10 10 8.2 14 40 27 30 16
16S 16 M24x1.5 12 10 8.7 14 41 30 32 16
20S 20 M30x2 16 11 10,7 16 44 36 41 16
25S 25 M36x2 20 12 12.2 18 47 46 46 16
30S 30 M42x2 25 13 13.7 20 51 50 50 16
38S 38 M52x2 32 15 16,2 22 53 60 65 16
