Definicija: Podesivi kraj je muški navojni svornjak, a sastoji se od protumatice, podloške, o-prstena i sigurnosnog prstena. ORFS priključci su standardni kraj priključka O-prstenastog brtvila za spajanje čeličnih cijevi, adaptera ili crijeva, podesivi klinovi se obično nalaze na laktovima, T i Cross spojnicama kako bi se omogućila pravilna orijentacija fitinga. To je normalna priključnica s kraja na cijevi na sve stilove porta.
Metode podesivog kraja čavlića: Sastavit će se s maticom, brisačem, brtvljenjem O-prstenom ili O-prstenom + potpornim prstenom. Postoje četiri standarda zaporne luke kako slijedi:
Metrički navoj + O-prsten + pričvrsni O-prsten (ISO 9974)
Metrički navoj + O-prsten ISO 6149
UN / UNF navoj + O-prsten ISO 11926 SAE J1926 ORB
BSPP navoj + O-prsten + sigurnosni prsten (ISO 1179 / DIN 3852)
Ispitivanja pucanja i cikličke izdržljivosti (impuls) provode se u skladu s ISO 19879.
Dimenzije, radni tlak, performanse, ravnost i prianjanje podesivih podložnih pločica, O-prstenovi, oznake završetaka klinova, molimo da nas kontaktirate putem e-pošte.

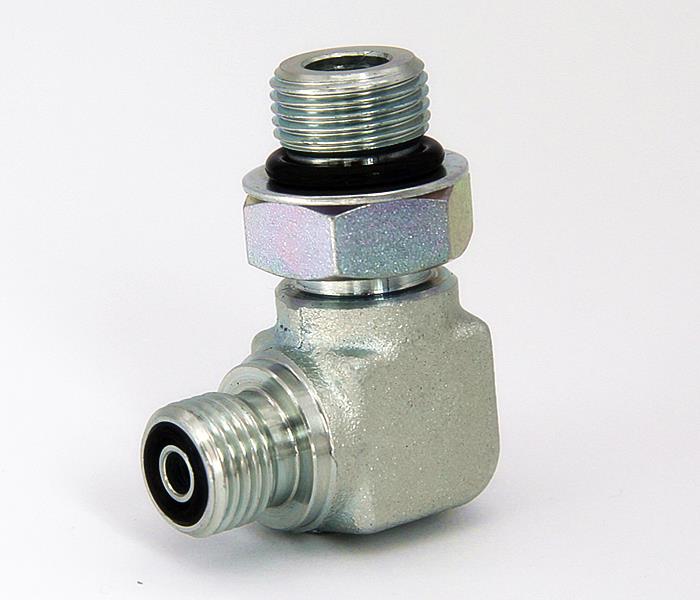

1. Podesivi klin konektora Koljeno 1FG9-OG
Muški O-prsten ORFS / BSP + O-prsten za učvršćenje
2. Podesiva spojnica 45 ° koljena 1FG4-OG
Muški O-prsten ORFS / BSP + O-prsten za učvršćenje
3. Podesiva spojnica 45 ° koljena 1FH4-OG
Muški ORFS / metrički klin ISO6149-2 brtveni prsten
4. Podesivi klin konektora Koljeno 1FH9-OG
Muški ORFS / metrički klin ISO6149-2 brtveni prsten
5. Podesiva spojnica 45 ° koljena 1FO4-OG
Muški ORFS / SAE O-PRSTEN BOSS S-SERIJA ISO 11926-2
6. Podesivi klin konektora Koljeno 1FO9-OG
Muški ORFS / SAE ORB ISO 11926-2
7. Podesiva spojnica čepa Pokretanje Tee AFFG-OG
Muški ORFS / muški ORFS / BSPP priključak za navoj O-prsten + sigurnosni prsten
8. Podesiva spojnica čepa Pokretanje T-komada AFFH-OG
Muški ORFS / metrički navojni priključak O-prsten / muški ORFS
9. Konektor podesivog svornjaka Pokrenite T-rač
Muški ORFS / UNF priključak za navoje SAE ORB / muški ORFS
10. Podesiva spojnica za svorak Branch Tee AFGF-OG
Muški ORFS / BSPP otvor O-prsten + sigurnosni prsten / muški ORFS

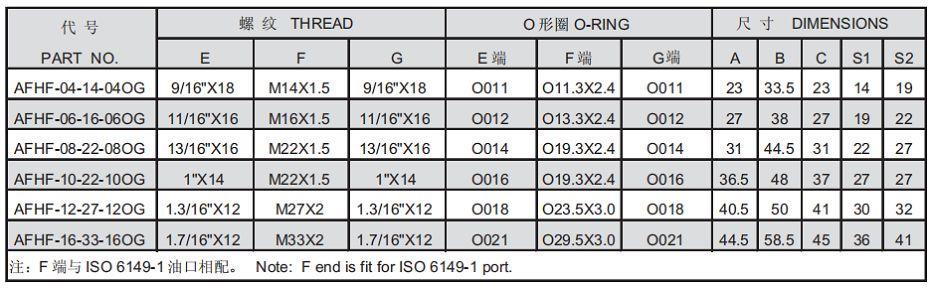

11. Podesivi utikač spojnice Podružnica Tef AFHF-OG
Muški ORFS / metrički navoj O-prstenasti priključak / muški ORFS
12. Podesiva spojnica za usadnik Podružnica TIP AFOF-OG
Muški ORFS / UNF konac SAE ORB priključak / muški ORFS
13. Podesivi konektor čepa Cross SDK
Muški ORFS / muški ORFS / muški ORFS / metric thread ISO 6149 O-ring port
