Dimenzije i katalog cijevnih priključnih cijevi BSP su iste kod različitih dobavljača.
Materijal Vrste cijevnih armature kao što su nehrđajući čelik, mesing i plastika.
Ujedinjeno Kraljevstvo i SAD BSPP cijevni navoji na cijevi za primjenu u armaturnim cijevima za instrumentaciju i industrijskim cijevima.
Priključci za cijev BSP za zavarivanje utičnice, NPT mužjak, SAE ORB, BSPT mužjak, ORFS mužjak, DIN 2353 cijevni konektor, metrični o-prsten itd.
Oblik BSPP cijevnih adaptera kao što su ravni, lakat, Tee, križ, reduktor.
Također možemo opskrbiti oko 2 inčni bsp fitinzi.

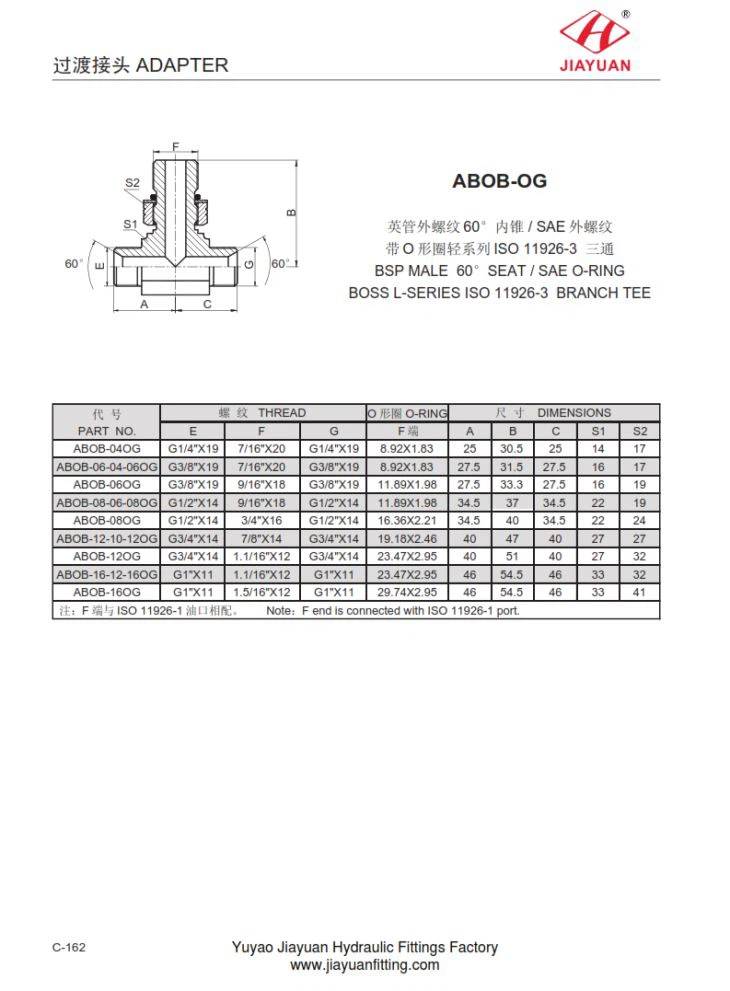

ABOB-OG BSP MALE 60 ° SEDIŠTE / SAE O-RING BOSS L-SERIES ISO 11926-3 BRANCH TEE tablica veličine konektora na sljedeći način:
DIO NE. | NIT | ILI ING | DIMENZIJE | |||||||
E | F | G | F |
| B | C | S1 | S2 | ||
ABOB-04OG | G1 / 4" X19 | 7/16" X20 | G1 / 4" X19 | 8.92X1.83 | 25 | 30,5 | 25 | 14 | 17 | |
ABOB-06-04-06OG | G3 / 8" X19 | 7/16" X20 | G3 / 8" X19 | 8.92X1.83 | 27,5 | 31,5 | 27,5 | 16 | 17 | |
ABOB-06OG | G3 / 8" X19 | 9/16" X18 | G3 / 8" X19 | 11.89X1.98 | 27,5 | 33.3 | 27,5 | 16 | 19 | |
ABOB-08-06-08OG | G1 / 2" X14 | 9/16" X18 | G1 / 2" X14 | 11.89X1.98 | 34,5 | 37 | 34,5 | 22 | 19 | |
ABOB-08OG | G1 / 2" X14 | 3/4" X16 | G1 / 2" X14 | 16.36X2.21 | 34,5 | 40 | 34,5 | 22 | 24 | |
ABOB-12-10-12OG | G3 / 4" X14 | 7/8" X14 | G3 / 4" X14 | 19.18X2.46 | 40 | 47 | 40 | 27 | 27 | |
ABOB-12OG | G3 / 4" X14 | 1.1 / 16" X12 | G3 / 4" X14 | 23.47X2.95 | 40 | 51 | 40 | 27 | 32 | |
ABOB-16-12-16OG | G1" X11 | 1.1 / 16" X12 | G1" X11 | 23.47X2.95 | 46 | 54,5 | 46 | 33 | 32 | |
ABOB-16OG | G1" X11 | 1,5 / 16" X12 | G1" X11 | 29.74X2.95 | 46 | 54,5 | 46 | 33 | 41 | |
F ISO 11926-1 F e n N d o i s t e povezan s ISO 11926-1 portom. | ||||||||||
