Vrste proizvoda: 1FO9-OG o Okov za brtvljenje sa zaštitnim slojem na licu
Industrijski standardi: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2, ISO 11926-2
Spoj E do F stil:
90 ° ELBOW ORFS MALE O-RING / SAE O-RING BOSS S-SERIJE
Oblik: lakat.
ORFS fitinzi Ocjena radnog tlaka: 3215 psi do 5800 psi, 216 bara do 400 bara.
Orfs s kitom veličine prstena i dizajnom O brtve za lice s prstenom koje također možemo ponuditi.
Razlika između brtve za lice prstena i brtve o prstenaste glave
Materijal za armature: mesing; Ugljični čelik; Ne hrđajući Čelik
Primjena: poljoprivredna oprema, automobilski proces, prijenos kemikalija, građevinska oprema, prijenos goriva, hidraulična, proizvodna oprema, brod, rukovanje materijalima, pokretna oprema, naftno polje, ambalaža, transport

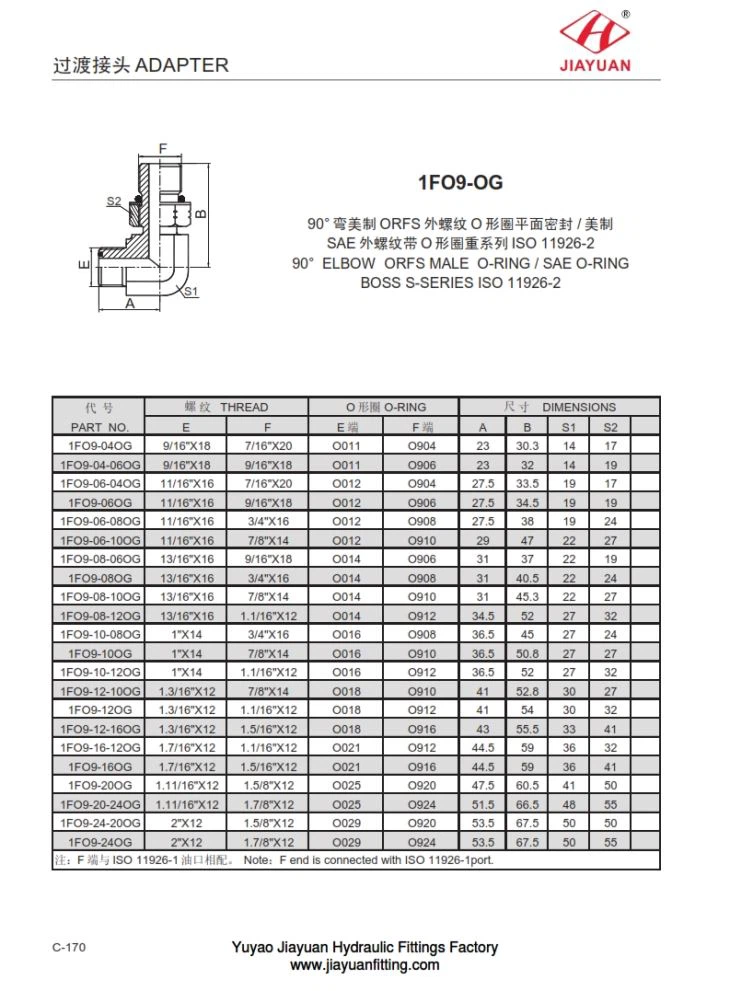

1FO9-OG 90 ° lakat ORFS muški o-prsten / sae o-prsten šef s-serija Dimenzije Dimenzije tablice tablice kako slijedi:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
E | F | E | F |
| B | S 1 | S 2 | ||
1 FO 9 - 04 O G | 9/16 " X 18 | 7/16 " X 20 | O 011 | O 904 | 23 | 30,3 | 14 | 17 | |
1 FO 9 - 04 - 06 O G | 9/16 " X 18 | 9/16 " X 18 | O 011 | O 906 | 23 | 32 | 14 | 19 | |
1 FO 9 - 06 - 04 O G | 11/16 " X 16 | 7/16 " X 20 | O 012 | O 904 | 27,5 | 33.5 | 19 | 17 | |
1 FO 9 - 06 O G | 11/16 " X 16 | 9/16 " X 18 | O 012 | O 906 | 27,5 | 34,5 | 19 | 19 | |
1 FO 9 - 06 - 08 O G | 11/16 " X 16 | 3/4 " X 16 | O 012 | O 908 | 27,5 | 38 | 19 | 24 | |
1 FO 9 - 06 - 10 O G | 11/16 " X 16 | 7/8 " X 14 | O 012 | O 910 | 29 | 47 | 22 | 27 | |
1 FO 9 - 08 - 06 O G | 13/16 " X 16 | 9/16 " X 18 | O 014 | O 906 | 31 | 37 | 22 | 19 | |
1 FO 9 - 08 O G | 13/16 " X 16 | 3/4 " X 16 | O 014 | O 908 | 31 | 40.5 | 22 | 24 | |
1 FO 9 - 08 - 10 O G | 13/16 " X 16 | 7/8 " X 14 | O 014 | O 910 | 31 | 45,3 | 22 | 27 | |
1 FO 9 - 08 - 12 O G | 13/16 " X 16 | 1,1 / 16 " X 12 | O 014 | O 912 | 34,5 | 52 | 27 | 32 | |
1 FO 9 - 10 - 08 O G | 1 " X 14 | 3/4 " X 16 | O 016 | O 908 | 36,5 | 45 | 27 | 24 | |
1 FO 9 - 10 0 G | 1 " X 14 | 7/8 " X 14 | O 016 | O 910 | 36,5 | 50.8 | 27 | 27 | |
1 FO 9 - 10 - 12 O G | 1 " X 14 | 1,1 / 16 " X 12 | O 016 | O 912 | 36,5 | 52 | 27 | 32 | |
1 FO 9 - 12 - 10 0 G | 1,3 / 16 " X 12 | 7/8 " X 14 | O 018 | O 910 | 41 | 52,8 | 30 | 27 | |
1 FO 9 - 12 O G | 1,3 / 16 " X 12 | 1,1 / 16 " X 12 | O 018 | O 912 | 41 | 54 | 30 | 32 | |
1 FO 9 - 12 - 16 O G | 1,3 / 16 " X 12 | 1,5 / 16 " X 12 | O 018 | O 916 | 43 | 55,5 | 33 | 41 | |
1 FO 9 - 16 - 12 O G | 1,7 / 16 " X 12 | 1,1 / 16 " X 12 | O 021 | O 912 | 44,5 | 59 | 36 | 32 | |
1 FO 9 - 16 O G | 1,7 / 16 " X 12 | 1,5 / 16 " X 12 | O 021 | O 916 | 44,5 | 59 | 36 | 41 | |
1 FO 9 - 20 O G | 1,11 / 16 " X 12 | 1,5 / 8 " X 12 | O 025 | O 920 | 47.5 | 60,5 | 41 | 50 | |
1 FO 9 - 20 - 24 ° G | 1,11 / 16 " X 12 | 1,7 / 8 " X 12 | O 025 | O 924 | 51,5 | 66,5 | 48 | 55 | |
1 FO 9 - 24 - 20 ° G | 2 " X 12 | 1,5 / 8 " X 12 | O 029 | O 920 | 53.5 | 67.5 | 50 | 50 | |
1 FO 9 - 24 O G | 2 " X 12 | 1,7 / 8 " X 12 | O 029 | O 924 | 53.5 | 67.5 | 50 | 55 | |
F I S O 11926 - 1 Bilješka F kraj i s c onne c ted w i th I S O 11926 - 1po r t. | |||||||||
