Vrste proizvoda: Oprema 1FH4-OG o prsten za brtvljenje cijevi
Industrijski standardi: SAE J1453, ISO 8434-3, ISO6149-2
Priključak E do F stil: 45 ° IZLAZI ORFS MUŠKI O-RING / METIRC MALE PRILAGOĐENE STUDIJSKE SERIJE
Oblik: lakat
ORFS fitinzi Ocjena radnog tlaka: 3215 psi do 5800 psi, 216 bara do 400 bara.
Orfs s kitom veličine prstena i dizajnom O brtve za lice s prstenom koje također možemo ponuditi.
Razlika između brtve za lice prstena i brtve o prstenaste glave
Materijal za armature: mesing; Ugljični čelik; Ne hrđajući Čelik
Primjena: poljoprivredna oprema, automobilski proces, prijenos kemikalija, građevinska oprema, prijenos goriva, hidraulična, proizvodna oprema, brod, rukovanje materijalima, pokretna oprema, naftno polje, ambalaža, transport

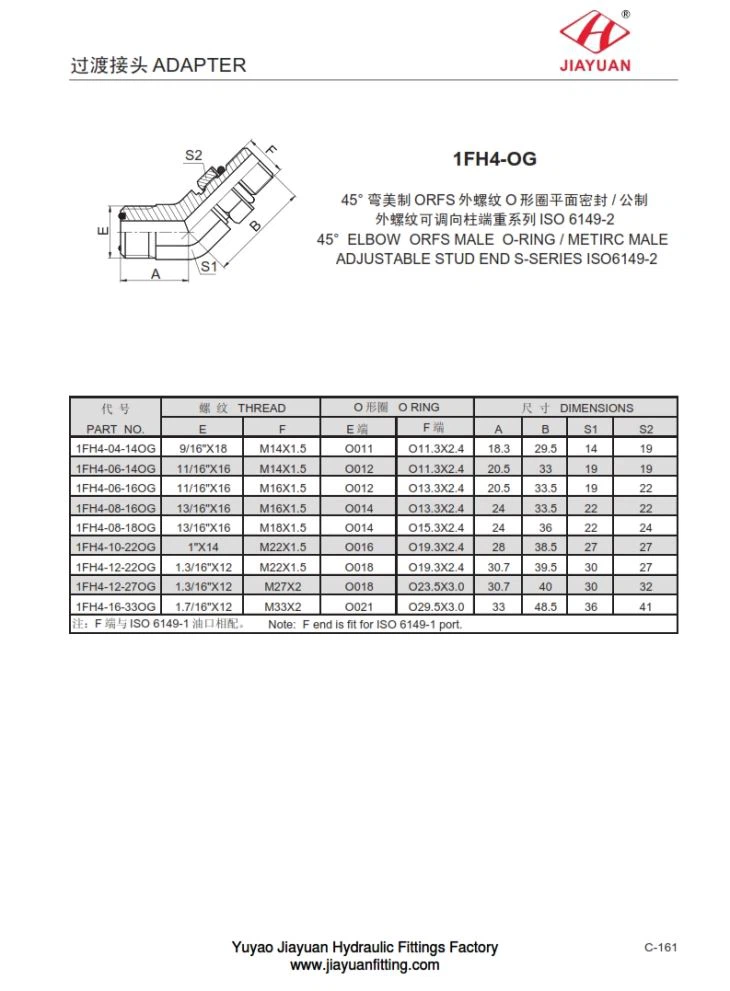

1FH4-OG lakat od 45 ° ORFS muški o-prsten / metrički muški podesivi završetak s-serije Dimenzije Veličina tablice grafikon kako slijedi:
PA RT N O. | T HR EA D | O O-PRSTEN | DIM E N S I O NS | |||||
E | F | E | F |
| B | S 1 | S 2 | |
1 F H4 - 04 - 14 O G | 9/16 " X 18 | M14 X 1.5 | O 011 | O 11,3 X 2.4 | 18.3 | 29.5 | 14 | 19 |
1 F H4 - 06 - 14 O G | 11/16 " X 16 | M14 X 1.5 | O 012 | O 11,3 X 2.4 | 20.5 | 33 | 19 | 19 |
1 F H4 - 06 - 16 O G | 11/16 " X 16 | M16 X 1.5 | O 012 | O 13,3 X 2.4 | 20.5 | 33.5 | 19 | 22 |
1 F H4 - 08 - 16 ° G | 13/16 " X 16 | M16 X 1.5 | O 014 | O 13,3 X 2.4 | 24 | 33.5 | 22 | 22 |
1 F H4 - 08 - 18 ° G | 13/16 " X 16 | M18 X 1.5 | O 014 | O 15,3 X 2.4 | 24 | 36 | 22 | 24 |
1 F H4 - 10 - 22 ° G | 1 " X 14 | M22 X 1.5 | O 016 | O 19,3 X 2.4 | 28 | 38.5 | 27 | 27 |
1 F H4 - 12 - 22 ° G | 1,3 / 16 " X 12 | M22 X 1.5 | O 018 | O 19,3 X 2.4 | 30.7 | 39.5 | 30 | 27 |
1 F H4 - 12 - 27 ° G | 1,3 / 16 " X 12 | M27 X 2 | O 018 | O 23,5 X 3.0 | 30.7 | 40 | 30 | 32 |
1 F H4 - 16 - 33 ° G | 1,7 / 16 " X 12 | M33 X 2 | O 021 | O 29,5 X 3,0 | 33 | 48,5 | 36 | 41 |
F I S O 6149 - 1 Napomena: F kraj i s f i t f ili I S O 6149 - 1 po r t. | ||||||||
