Hidraulični adapteri je jedna vrsta hidrauličnih armatura za povezivanje hidrauličnih cijevi, sklopa hidrauličkih crijeva i armatura cijevi. Postoje različiti nazivi kao što su hidraulični adapteri (Velika Britanija), hidraulični priključci (najpopularniji), hidraulični priključci itd.
Vrste hidrauličkih adaptera s različitim standardima, kako slijedi:
Američki SAE standardi poput SAE J514, SAE J1453, SAE J518 itd., SAE navojni priključci za hidraulične cijevi, adapteri za cijevi, adapteri za prirubnice, cijevni priključci.

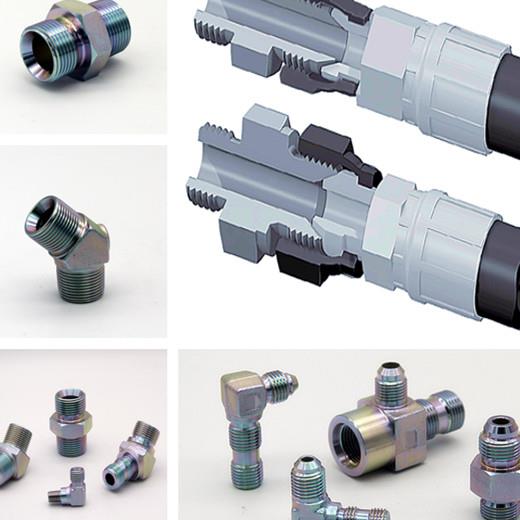

Japanski JIS standardni JIS B2351 inčni navoj i JIS B8363 metrički navojni priključci i adapteri za hidrauličke sklopove crijeva.
Britanski standardi BS 5200, hidraulični adapteri i konektori s navojem BSP.
Njemački standard DIN 2353,Priključci za kompresijske cijevi s metričkim navojems reznim prstenom, metričkim okovima i spojnicama bez rašlje.
Jiayuan je vodeći, profesionalni proizvođač armatura hidrauličkih adaptera, nudimo razne standarde i prilagođene veličine kao što su hidraulični adapteri za crijeva, metrički hidraulični adapteri, sae hidraulični adapteri, sae prirubnički adapteri, međusobni adapteri JIC, metrički, npt, orfs , muško na žensko itd
Jiayuan dobro napreduje u upravljanju kvalitetom i tehnologiji automatizacije proizvodnje, nastoji preuzeti vodstvo na polju hidrauličnih okova. Strogo kontroliramo kvalitetu proizvoda od materijala do gotovih proizvoda prema ISO 9001, izvješću PPAP, uključujući izvješće o kemijskom sastavu materijala, provjeru dimenzija, ispitivanje slanim raspršivanjem, ispitivanje tlakom, ispitivanje okretnog momenta i izvješće o čistoći itd.
Naš proizvod koristi se u raznoj industrijskoj opremi kao što su inženjerski građevinski strojevi, poljoprivredna oprema, komercijalna vozila, petrokemijska oprema, pomorska brodogradnja itd. Naši proizvodi se izvoze u Njemačku, Japan, UK, Italiju, Kanadu, Rusiju, Brazil itd.
Ako imate bilo kakvih upita, slobodno nas kontaktirajte.
jyray@72338.com
Razne standardne veličine hidrauličkog adaptera JIC, ORFS, SAE prirubnica, DIN, JIS kako slijedi:
DIN 2353 24 ° završetak konusa (DIN 3861 / ISO 8434-1) dimenzija armatura za kompresijske cijevi
TubeO.D. | ||||||
Veličina | T1 | Ø D3mm | Ø D4mm | Ø D5mm | L1mm | L2mm |
04-LL | M08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL | M10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL | M12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL | M14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL | M16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L | M12×1.5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L | M14×1.5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L | M16×1.5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L | M18×1.5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L | M22×1.5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L | M26×1.5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L | M30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L | M36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L | M45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L | M52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S | M14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S | M16×1.5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10-S | M18×1.5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S | M20×1.5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S | M22×1.5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S | M24×1.5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20-S | M30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25-S | M36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30-S | M42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S | M52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
24 ° DKO okretni konektor (DIN 3865 / DIN EN ISO 8434-4) dimenzija armaturnih cijevi za kompresiju
TubeO.D. | Ø D5mm | |||
Veličina | T | Ø D2mm | Threadsuradnikrepromjer | SWmm |
06-L | M12×1.5 | 5.5 | 10.38 | 14 |
08-L | M14×1.5 | 7.5 | 12.38 | 17 |
10-L | M16×1.5 | 9.7 | 14.38 | 19 |
12-L | M18×1.5 | 11.7 | 16.38 | 22 |
15-L | M22×1.5 | 14.7 | 20.38 | 27 |
18-L | M26×1.5 | 17.7 | 24.38 | 32 |
22-L | M30×2.0 | 21.7 | 27.84 | 36 |
28-L | M36×2.0 | 27.7 | 33.84 | 41 |
35-L | M45×2.0 | 34.5 | 42.84 | 50 |
42-L | M52×2.0 | 41.5 | 49.84 | 60 |
06-S | M14×1.5 | 5.5 | 12.38 | 17 |
08-S | M16×1.5 | 7.5 | 14.38 | 19 |
10-S | M18×1.5 | 9.7 | 16.38 | 22 |
12-S | M20×1.5 | 11.7 | 18.38 | 24 |
14-S | M22×1.5 | 13.5 | 20.38 | 27 |
16-S | M24×1.5 | 15.5 | 22.38 | 30 |
20-S | M30×2.0 | 19.5 | 29.84 | 36 |
25-S | M36×2.0 | 24.5 | 33.84 | 46 |
30-S | M42×2.0 | 29.5 | 39.84 | 50 |
38-S | M52×2.0 | 37.5 | 49.84 | 60 |
Muški završeci hidrauličnih cijevi ORFS (ISO 8434-3 / SAE J1453) / dimenzije
Ø D5 Veličina | TubeO.D. | T UN / UNF | T MajorethreadØ mm | Ø D3mm | |
inča | mm | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Ženske ORFS hidraulične armature okretni konektor (ISO 8434-3 / SAE J1453) dimenzije
Veličina | TubeO.D. | T UN / UNF | Ø D5 Threadsuradnikre promjer mm | SWmm | Ø D2mm | |
inča | mm | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Muške JIC-ove hidraulične armature navojne cijevi s bakljom (ISO 8434-2 / SAE J514)
Veličina | TubeO.D. | T UN / UNF | T MajorethreadØ mm | Ø D1mm | |
inča | mm | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Ženske JIC hidraulične armature okretni konektor (ISO 8434-2 / SAE J514) dimenzije
Veličina | TubeO.D. | T UN / UNF | SWmm | Ø D5 Threadsuradnikre promjer mm | Ø D2mm | |
inča | mm | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Dimenzije završnog konusa konusa 60 ° (ISO / DIS 8434-6), muški hidraulični adapter
Veličina | T BSPP | D2 mm | D3 mm | L1 mm | T1 | T2 BSPP | |
BSPT | NPT (F) | ||||||
02 | G1/8A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G1/4A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G3/8A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G1/2A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G5/8A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G3/4A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G1 1/4A | 28.6 | 36.8 | 22 | 1 1/4 | 3/4 1 1 1/4 | |
24 | G1 1/2A | 33.3 | 42.7 | 22 | 1 1/2 | 1 1 1/4 1 1/2 | |
32 | G2 A | 46.0 | 54.6 | 25 | 1 1/2 2 | ||
Dimenzije završetka konusa DIN 60 ° (DIN 7631)
TubeO.D.mm | T | Ø D1mm | Ø D2mm | L1 mm | SWmm |
4–5 06 08 10 12 15 18 22 28 35 42 | M10×1.5 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M26×1.5 M30×1.5 M38×1.5 M45×1.5 M52×1.5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
