Dimenzije i kataloški cjevovodi za NPT cijevi su isti kod različitih dobavljača.
Materijal Vrste cijevnih armature kao što su nehrđajući čelik, mesing i plastika.
Ujedinjeno Kraljevstvo i SAD BSPP cijevni navoji na cijevi za primjenu u armaturnim cijevima za instrumentaciju i industrijskim cijevima.
Priključci za cijevni priključak NPT za zavarivanje utičnica, NPT mužjak, SAE ORB, BSPT mužjak, ORFS mužjak, DIN 2353 cijevni konektor, metrični o-prsten itd.
Oblik BSPP cijevnih adaptera kao što su ravni, lakat, Tee, križ, reduktor.

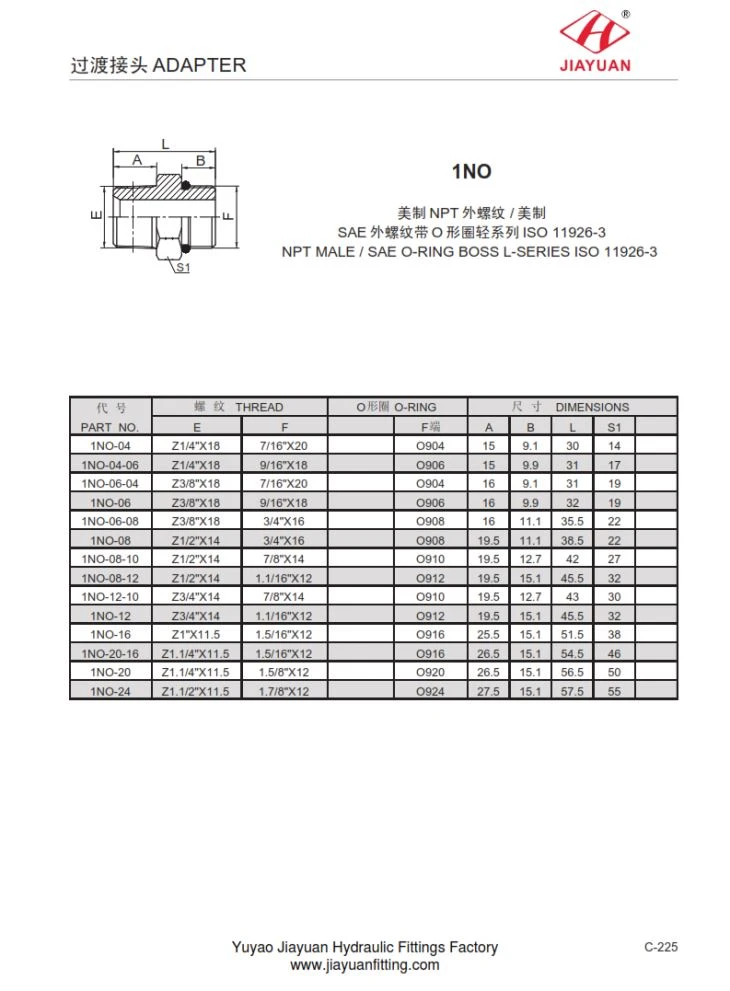

1NO NPT MALE / SAE O-RING BOSS L-SERIES ISO 11926-3 tablica veličine konektora na sljedeći način:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | ||||
E | F | F |
| B | L | S 1 | |
1N O- 04 | Z 1/4 " X 18 | 7/16 " X 20 | O 904 | 15 | 9.1 | 30 | 14 |
1N O- 04 - 06 | Z 1/4 " X 18 | 9/16 " X 18 | O 906 | 15 | 9.9 | 31 | 17 |
1N O- 06 - 04 | Z 3/8 " X 18 | 7/16 " X 20 | O 904 | 16 | 9.1 | 31 | 19 |
1N O- 06 | Z 3/8 " X 18 | 9/16 " X 18 | O 906 | 16 | 9.9 | 32 | 19 |
1N O- 06 - 08 | Z 3/8 " X 18 | 3/4 " X 16 | O 908 | 16 | 11.1 | 35.5 | 22 |
1N O- 08 | Z 1/2 " X 14 | 3/4 " X 16 | O 908 | 19.5 | 11.1 | 38.5 | 22 |
1N O- 08 - 10 | Z 1/2 " X 14 | 7/8 " X 14 | O 910 | 19.5 | 12.7 | 42 | 27 |
1N O- 08 - 12 | Z 1/2 " X 14 | 1,1 / 16 " X 12 | O 912 | 19.5 | 15.1 | 45.5 | 32 |
1N O- 12 - 10 | Z 3/4 " X 14 | 7/8 " X 14 | O 910 | 19.5 | 12.7 | 43 | 30 |
1N O- 12 | Z 3/4 " X 14 | 1,1 / 16 " X 12 | O 912 | 19.5 | 15.1 | 45.5 | 32 |
1N O- 16 | Z 1 " X 11.5 | 1,5 / 16 " X 12 | O 916 | 25,5 | 15.1 | 51,5 | 38 |
1N O- 20 - 16 | Z 1.1 / 4 " X 11.5 | 1,5 / 16 " X 12 | O 916 | 26.5 | 15.1 | 54,5 | 46 |
1N O- 20 | Z 1.1 / 4 " X 11.5 | 1,5 / 8 " X 12 | O 920 | 26.5 | 15.1 | 56,5 | 50 |
1N O- 24 | Z 1.1 / 2 " X 11.5 | 1,7 / 8 " X 12 | O 924 | 27,5 | 15.1 | 57,5 | 55 |
