Dimenzije i kataloški cjevovodi za NPT cijevi su isti kod različitih dobavljača.
Materijal Vrste cijevnih armature kao što su nehrđajući čelik, mesing i plastika.
Ujedinjeno Kraljevstvo i USA NPT cijevni navoji na cijevi za primjenu u armaturnim cijevima za instrumentaciju i industrijskim cijevima.
Priključci za cijevni priključak NPT za zavarivanje utičnica, NPT ženka, SAE ORB, BSPT mužjak, ORFS mužjak, DIN 2353 cijevni konektor, metrični o-prsten itd.
Oblik adaptera cijevi od NPT-a kao što su ravni, lakat, nosač, križ, reduktor.
Također možemo opskrbiti oko 2 inčni bsp fitinzi.

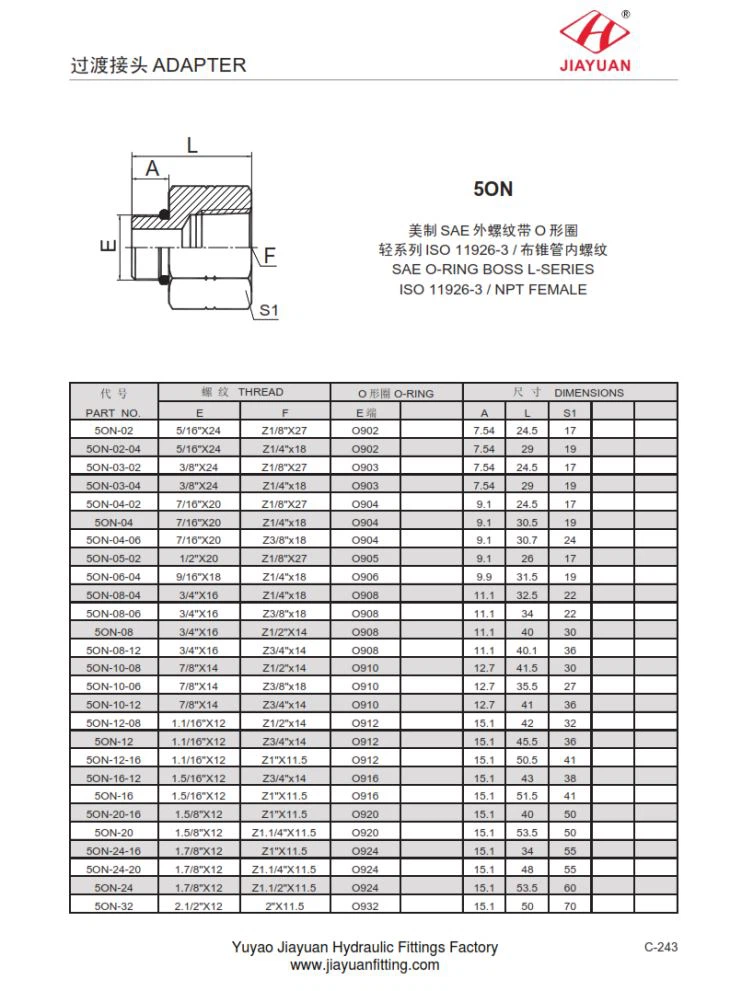

5ON SAE O-RING BOSS L-SERIES ISO 11926-3 / NPT FEMALE tablica veličine konektora na sljedeći način:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | |||
E | F | E |
| L | S 1 | |
5 O N - 02 | 5/16 " X 24 | Z 1/8 " X 27 | O 902 | 7.54 | 24.5 | 17 |
5 O N - 02 - 04 | 5/16 " X 24 | Z 1/4 " x 18 | O 902 | 7.54 | 29 | 19 |
5 O N - 03 - 02 | 3/8 " X 24 | Z 1/8 " X 27 | O 903 | 7.54 | 24.5 | 17 |
5 O N - 03 - 04 | 3/8 " X 24 | Z 1/4 " x 18 | O 903 | 7.54 | 29 | 19 |
5 O N - 04 - 02 | 7/16 " X 20 | Z 1/8 " X 27 | O 904 | 9.1 | 24.5 | 17 |
5 O N - 04 | 7/16 " X 20 | Z 1/4 " x 18 | O 904 | 9.1 | 30,5 | 19 |
5 O N - 04 - 06 | 7/16 " X 20 | Z 3/8 " x 18 | O 904 | 9.1 | 30.7 | 24 |
5 O N - 05 - 02 | 1/2 " X 20 | Z 1/8 " X 27 | O 905 | 9.1 | 26 | 17 |
5 O N - 06 - 04 | 9/16 " X 18 | Z 1/4 " x 18 | O 906 | 9.9 | 31,5 | 19 |
5 O N - 08 - 04 | 3/4 " X 16 | Z 1/4 " x 18 | O 908 | 11.1 | 32,5 | 22 |
5 O N - 08 - 06 | 3/4 " X 16 | Z 3/8 " x 18 | O 908 | 11.1 | 34 | 22 |
5 O N - 08 | 3/4 " X 16 | Z 1/2 " X 14 | O 908 | 11.1 | 40 | 30 |
5 O N - 08 - 12 | 3/4 " X 16 | Z 3/4 " x 14 | O 908 | 11.1 | 40.1 | 36 |
5 O N - 10 - 08 | 7/8 " X 14 | Z 1/2 " x 14 | O 910 | 12.7 | 41,5 | 30 |
5 O N - 10 - 06 | 7/8 " X 14 | Z 3/8 " x 18 | O 910 | 12.7 | 35.5 | 27 |
5 O N - 10 - 12 | 7/8 " X 14 | Z 3/4 " x 14 | O 910 | 12.7 | 41 | 36 |
5 O N - 12 - 08 | 1,1 / 16 " X 12 | Z 1/2 " x 14 | O 912 | 15.1 | 42 | 32 |
5 O N - 12 | 1,1 / 16 " X 12 | Z 3/4 " x 14 | O 912 | 15.1 | 45.5 | 36 |
5 O N - 12 - 16 | 1,1 / 16 " X 12 | Z 1 " X 11.5 | O 912 | 15.1 | 50,5 | 41 |
5 O N - 16 - 12 | 1,5 / 16 " X 12 | Z 3/4 " x 14 | O 916 | 15.1 | 43 | 38 |
5 O N - 16 | 1,5 / 16 " X 12 | Z 1 " X 11.5 | O 916 | 15.1 | 51,5 | 41 |
5 O N - 20 - 16 | 1,5 / 8 " X 12 | Z 1 " X 11.5 | O 920 | 15.1 | 40 | 50 |
5 O N - 20 | 1,5 / 8 " X 12 | Z 1.1 / 4 " X 11.5 | O 920 | 15.1 | 53.5 | 50 |
5 O N - 24 - 16 | 1,7 / 8 " X 12 | Z 1 " X 11.5 | O 924 | 15.1 | 34 | 55 |
5 O N - 24 - 20 | 1,7 / 8 " X 12 | Z 1.1 / 4 " X 11.5 | O 924 | 15.1 | 48 | 55 |
5 O N - 24 | 1,7 / 8 " X 12 | Z 1.1 / 2 " X 11.5 | O 924 | 15.1 | 53.5 | 60 |
5 O N - 32 | 2,1 / 2 " X 12 | 2 " X 11.5 | O 932 | 15.1 | 50 | 70 |
