Kategorija proizvoda: JIS standard Hidraulički priključci na različite adaptere
Shema veličine navoja JIS izrađuje se prema: BSPP Navoji: ISO 228-1 G, JIS B0202; BSPT niti: ISO 7/1, JIS B0203.
Priključci JIS dizajnirani su sa konusima od 30 ° i konusom od 60 ° prema krajevima crijeva, a koriste se i kao adapteri crijeva.
Za cijevni navoj: JIS B2351 priključak, Npt, SAE ORB adapter itd.

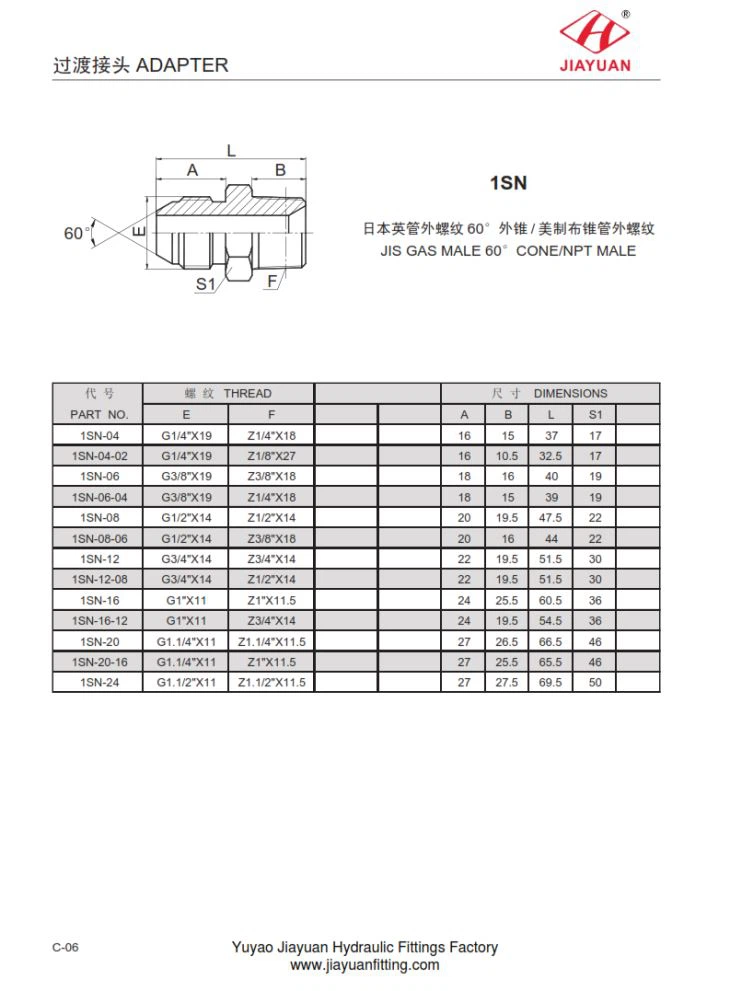

1SN JIS GAS MALE 60 CONE NPT MALE specifikacije, kako slijedi:
DIO NE. | NIT | DIMENZIJE | ||||||
E | F |
| B | L | S1 | |||
1SN-04 | G1 / 4" X19 | Z1 / 4" X18 | 16 | 15 | 37 | 17 | ||
1SN-04-02 | G1 / 4" X19 | Z1 / 8" X27 | 16 | 10.5 | 32,5 | 17 | ||
1SN-06 | G3 / 8" X19 | Z3 / 8" X18 | 18 | 16 | 40 | 19 | ||
1SN-06-04 | G3 / 8" X19 | Z1 / 4" X18 | 18 | 15 | 39 | 19 | ||
1SN-08 | G1 / 2" X14 | Z1 / 2" X14 | 20 | 19.5 | 47.5 | 22 | ||
1SN-08-06 | G1 / 2" X14 | Z3 / 8" X18 | 20 | 16 | 44 | 22 | ||
1SN-12 | G3 / 4" X14 | Z3 / 4" X14 | 22 | 19.5 | 51,5 | 30 | ||
1SN-12-08 | G3 / 4" X14 | Z1 / 2" X14 | 22 | 19.5 | 51,5 | 30 | ||
1SN-16 | G1" X11 | Z1" X11.5 | 24 | 25,5 | 60,5 | 36 | ||
1SN-16-12 | G1" X11 | Z3 / 4" X14 | 24 | 19.5 | 54,5 | 36 | ||
1SN-20 | G1.1 / 4" X11 | Z1.1 / 4" X11.5 | 27 | 26.5 | 66,5 | 46 | ||
1SN-20-16 | G1.1 / 4" X11 | Z1" X11.5 | 27 | 25,5 | 65.5 | 46 | ||
1SN-24 | G1.1 / 2" X11 | Z1.1 / 2" X11.5 | 27 | 27,5 | 69,5 | 50 | ||
